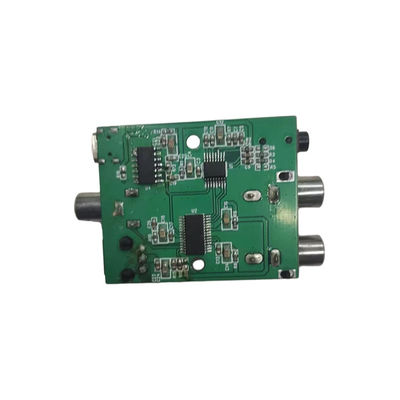

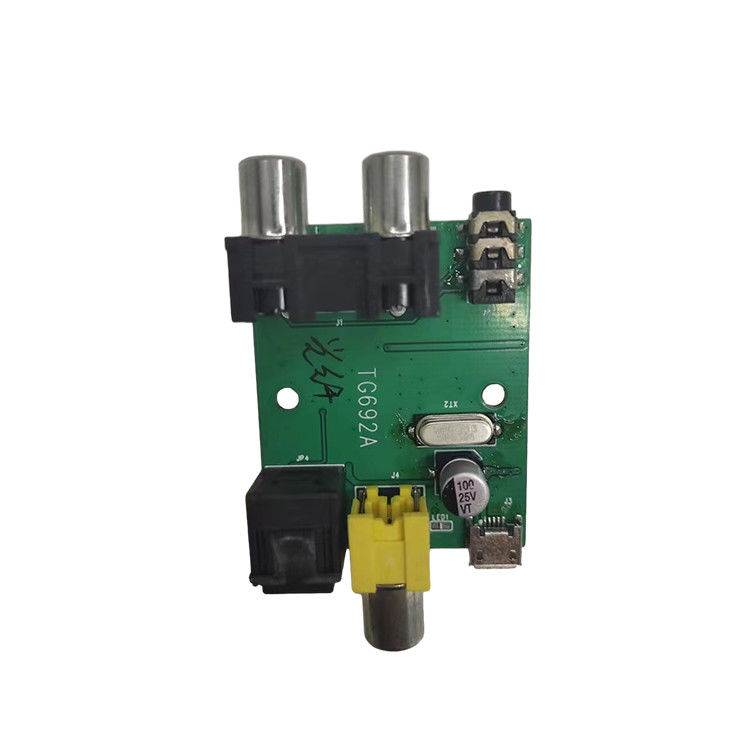

Développement d'une solution d'émetteur audio-numérique IC Chip
NX8406 est un dispositif CMOS à puce unique qui transmet et décode des sorties de transmission audio numérique en fibre optique et coaxial selon les normes d'interface IEC60958, S/PDIF, EIAJ CP1201 ou AES3.La capacité du NX8406 à effectuer un contrôle complet par des ports de commande optionnels en mode logiciel ou des broches optionnelles en mode matérielLes données d'état du canal sont assemblées dans un tampon, ce qui facilite leur lecture et leur accès.
Le mécanisme de récupération de l'horloge à faible jitter génère une horloge de récupération très propre à partir du flux AES3 entrant.Le fonctionnement indépendant permet aux systèmes sans microcontrôleurs d'utiliser des opérations de broche de sortie dédiées pour les données d'état du canal
NX8406 adopte l'emballage SSOP28 Les applications cibles incluent les émetteurs A / V, CD-R, émetteurs DVD, haut-parleurs multimédias, consoles de mixage numériques, processeurs d'effets spéciaux, décodeurs, ordinateurs,et systèmes audio pour voitures
Caractéristiques
◆ Prend en charge les normes d'interface EIAJ CP1201, IEC-60958, AES3 S/PDIF et AES3
◆ +3,3 V à 5,0 V d'alimentation électrique (VD)
◆ +3,3 V à 5,0 V d'alimentation électrique (VL)
◆ 3 entrées audio numériques en fibre optique et transmission simultanée coaxial et sortie 32-192KHz taux d'échantillonnage
◆ Modulateur de Mutibit Δ
◆ 105 dB de plage dynamique
◆ -90 dB de distorsion harmonique totale + rapport signal/bruit
◆ Une faible sensibilité aux vibrations horlogères
◆ sortie de filtrage linéaire
