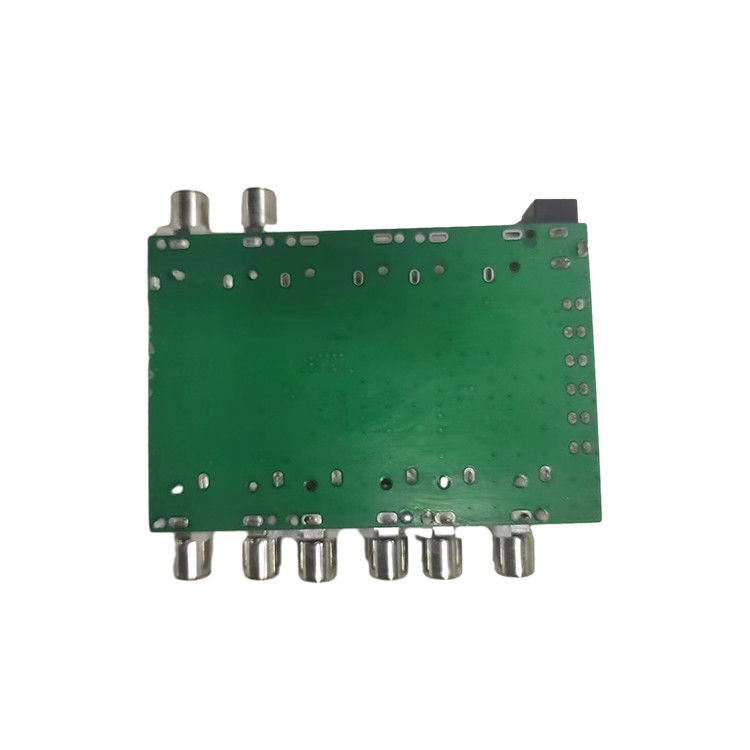

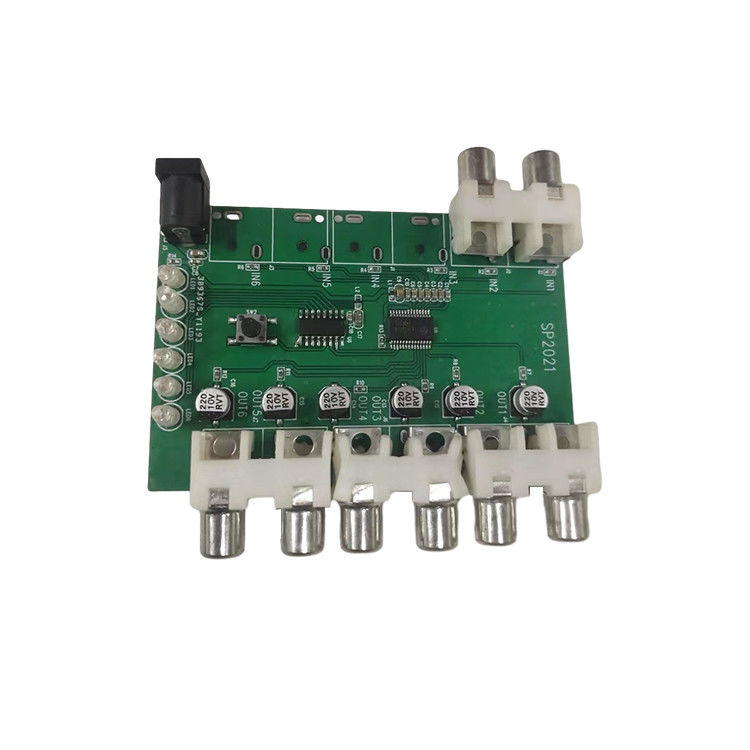

Développement de solutions pour distributeurs AV PCBA
Ce produit adopte la puce de traitement de distribution audio et vidéo NX9262,qui achemine un ensemble de signaux audio et vidéo vers un ensemble de sorties audio et vidéo à travers le processeur central à travers l'interface numérique I2C et le processeur de commande haute performance NX6316Ses applications typiques comprennent les décodeurs par satellite, les téléviseurs haute définition (HDTV), les enregistreurs vidéo personnels (PVR), les commutateurs A/V, les dispositifs de sécurité, les centres de médias,et dans les systèmes de divertissement automobile, le routage de plusieurs appareils vers un seul appareil audio et vidéo.
La puce de traitement d'allocation audio et vidéo NX9262 fournit un ensemble d'entrées audio et vidéo, qui sont acheminées vers trois ensembles de sorties audio et vidéo via le processeur central.Le routage d'entrée à sortie est contrôlé via une interface numérique compatible I2CChaque entrée prend en charge une option de serrage intégrée pour régler la sortie pour synchroniser le niveau de pointe de la vidéo à 300mV.l'entrée peut être biaisée à l'intérieur du signal central sans synchronisation d'environ 1.25V ((chromaticité, Pb, Pr). Ces niveaux de sortie en courant continu sont utilisés pour le réglage du gain de 6 dB. Un réglage de gain plus élevé augmentera le niveau correspondant de sortie en courant continu. Sélectionnez le mode de serrage/bias d'entrée via I2C.Les sorties non utilisées peuvent perdre de l'énergie pour réduire la consommation d'énergie
Caractéristiques
◆Processeur de distribution audio et vidéo
◆Prend en charge les vidéos SD (définition standard), PS (analyse progressive) et HD (haute définition) 1080i/1080p
◆Circuit de serrage et de déviation d'entrée
◆Entrée d'accouplement CA ou d'accouplement CC
◆sortie d'un couple CA ou DC
◆Conducteur de sortie désactivé à double charge (75 Ω) et à haute impédance
◆Quatre chaînes vidéo, quatre canaux d'entrée-sortie gauche et droit
◆ Gain programmable: +6, +7, +8 ou +9 dB
◆ Interface numérique compatible I2C, mode standard
◆ fonctionnement d'une seule alimentation 5V
